一、产品概述：

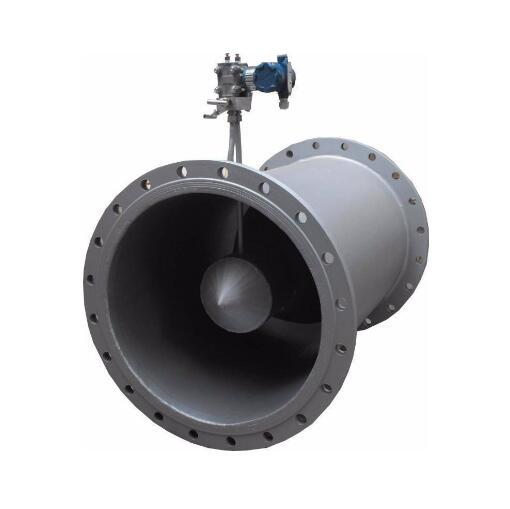

LG系列V锥流量计作为流场的整流器而成为一种具有d.u特性能的优异的新型流量计。由V锥传感器和差压变送器、智能流量积算仪组合而成的V锥型流量计，可准确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。它和标准孔板，标准喷嘴、经典文丘里流量计一样成为标准节流装置中的一员。
二、工作原理：
V锥流量计包括一个在测量管中同轴安装的尖圆锥体和相应的取压口，该测量管是经过精密加工的，在尖圆锥体的两端产生差压，该差压的高压（正压）是在上游流体收缩前管壁口处测量的静压力，而低压（负压）则取自圆锥体朝向下流端面锥体中心轴线孔处压力。
流量传感器产生的差压值的平方根与流量成正比关系：
Qv=（c.ε）/（1－β4 ）0.5.（π/4）.d2.0.5
其中：Qv：流体体积流量
C： 流出系数；
ε：流体可膨胀系数；
β：节流比；
d：节流件直径；
ΔΡ：差压值；
ρ1：流体工况密度。
