产品详情

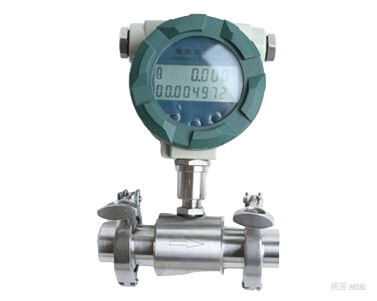

卫生型液体涡轮流量计采用食品专用的卡箍方式连接，能快速拆卸和清理的特点，材料选择304不锈钢
一、概述
LWGY系列液体涡轮流量计可测量液体的流量。传感器具有精度高、寿命长、操作维护简单等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
二、原理
被测液体经传感器时,传感器内叶轮借助于液体的动能而旋转。此时,叶轮叶片使检出装置中的磁路磁阻（光路切割）发生周期性变化，因而在检出线圈两端就感应出频率与流量成比例的电脉冲信号，经放大器放大后远传输出。
三、技术参数
1、基本参数：见表1
2、介质温度：-15℃～+130℃
3、环境温度：-20～+60℃
4、传输距离：传感器至显示仪表的距离可达1000m
5、输出信号：电压脉冲、4～20mA
6、通信接口：选用RS-485通信接口。
7、供电电源：传感器：12V DC（脉冲输出） 变送器：24VDC（电流输出） 3.6V电池
流量范围见下表
通径(mm) | 流量范围(m3/h) | 最大工作压力(MPa) | 安装形式 | 精确度 |
4 | 0.04～0.25 | 1．6 | 卡箍 | 1.0 |
6 | 0.1～0.6 | 1．6 | 卡箍 | 1.0 |
10 | 0.2～1.2 | 1．6 | 卡箍 | 1.0 |
15 | 0.6～6 | 1．6 | 卡箍 | 0.5 1.0 |
20 | 0.8～8 | 1．6 | 卡箍 | 0.5 1.0 |
25 | 1～10 | 1．6 | 卡箍 | 0.5 1.0 |
32 | 1.5～15 | 1．6 | 卡箍 | 0.5 1.0 |
40 | 2～20 | 1．6 | 卡箍 | 0.5 1.0 |
50 | 4～40 | 1．6 | 卡箍 | 0.5 1.0 |
65 | 7～70 | 1．6 | 卡箍 | 0.5 1.0 |
80 | 10～100 | 1．6 | 卡箍 | 0.5 1.0 |
